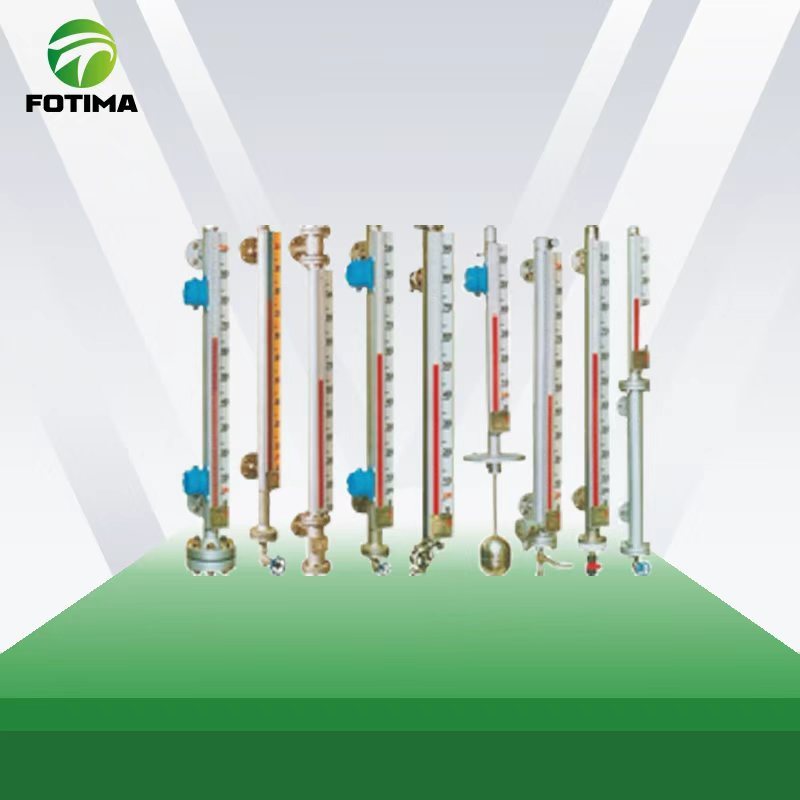

NYUHZ系列磁翻板液位计

Name: NYUHZ系列磁翻板液位计
Brand: MY SHOP
Availability: InStock
Rating: 5 (1 reviews)

磁翻板液位计是一种直观可靠的液位测量仪表，适用于高温、高压、腐蚀性介质等复杂工况。该产品基于连通器原理和磁耦合作用，通过浮球带动磁翻柱翻转，实现液位的清晰可视指示，同时可搭配远传变送器实现信号输出，广泛应用于石油、化工、电力、制药等行业。

Get A Quote

Description

工作原理
磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁甜板液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。磁翻板液位计都有一个容纳浮球的腔体(称为测量管或主体管)，腔体通过法兰或其他合适的连接方式与容器组成一个连通器。根据连通器原理，随着容器内液位的上下变化，腔体内的液面与容器内的液面是相同高度的，所以就带动腔体内的浮球上下移动，随着容器内液面的升降而升降。这时候我们看不到液位，所以在腔体的外面装一个磁翻桂显示器。
浮球沉入液体与浮出部分的交界处安装了水久磁钢，当被测容器中的液位升降时，波位计本体管中的磁性浮子也随之升降，浮子内的水久盛钢通过磁耦合传递到磁翻柱指示器，驱动红、自翻桂翻转180”,当液位上升时,翻桂由自色转变为红色，当波位下降时翻柱由红色转变为自色，指示器的红自交界处为容器内部液位的实际高度，从而实现液位猜晰的指示。
设计原理
结构简单、坚固可靠、运行稳定。
现场显示刻度清晰，醒目易读。
可测量和指示具有腐蚀性、易燃性、有毒、高温、搅动的污染的液体液位。
多种安装形式、多种连接形式可以选择。
设计压力范围为全真空至10MPa。
设计温度范围-160-+450℃。
针对特殊的压力和温度可进行专业设计。
产品类型

产品选型

使用场景
感翻板液位计适用于化工、石油等工业设备容器上做液位显示。磁翻板液位计可外加安装液位计、液位开关进行信号远传，浮球采用高温、高压、低密度等特殊工艺设计，以及钛、316L、PTFE等不同材料的选用，可以保证产品适用于任何液仪现场测量需求。目前，磁翻板仪计已广泛应用于石油、化工、冶金、电力、食品、制药、造纸等行业的液位测量与控制。
